品牌：ESSER爱莎/Sine Image
型号：TE240
尺寸：反射式100x150 mm，透射式50 x 50mm
材料：高清相纸/菲林
类型：反射式/透射式可选
扫描仪动态范围测试卡TE240 设计用于确定动态范围和扫描器光电转换功能（OECF）。 OECF描述了扫描器如何将对象的亮度值转换为数字图像中的数字代码值.OECF通常从灰度级测量。
扫描仪动态范围测试卡TE240 的标准来源于ISO 21550。

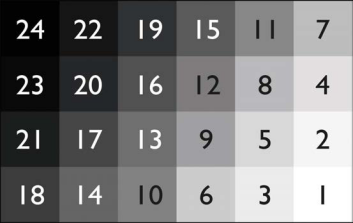

扫描仪动态范围测试卡包含具有24个色块的灰度。贴片从左上角的最高密度到右下角的最低密度排列。
灰度的密度值如下（批量测量）：
| 灰阶 | 密度(Status M) |
密度 (透射10000:1) |
密度 (透射1000 000:1) |
| 1 | 0.030 | 0.110 | 0.126 |
| 2 | 0.110 | 0.111 | 0.126 |
| 3 | 0.250 | 0.130 | 0.147 |
| 4 | 0.380 | 0.226 | 0.255 |
| 5 | 0.520 | 0.444 | 0.504 |
| 6 | 0.620 | 0.746 | 0.854 |
| 7 | 0.750 | 1.088 | 1.261 |
| 8 | 0.850 | 1.466 | 1.744 |
| 9 | 0.960 | 1.925 | 2.358 |
| 10 | 1.080 | 2.368 | 2.970 |
| 11 | 1.250 | 2.549 | 3.215 |
| 12 | 1.330 | 2.725 | 3.478 |
| 13 | 1.470 | 2.968 | 3.847 |
| 14 | 1.540 | 3.195 | 4.225 |
| 15 | 1.640 | 3.292 | 4.389 |
| 16 | 1.850 | 3.336 | 4.458 |
| 17 | 1.880 | 3.442 | 4.668 |
| 18 | 1.920 | 3.553 | 4.902 |
| 19 | 2.000 | 3.642 | 5.049 |
| 20 | 2.070 | 3.692 | 5.117 |
| 21 | 2.120 | 3.748 | 5.394 |
| 22 | 2.180 | 3.817 | 5.571 |
| 23 | 2.290 | 3.881 | 5.804 |
| 24 | 2.360 | 3.995 | 6.383 |
为了测量扫描仪，图表的对比度应超过被测相机的动态范围。因此，TE240 D在10.000：1和1.000.000：1的对比度范围内可用。
目标角落的基准标记可用于色块的自动分析。
色块的密度值可用于在iQ-Analyzer软件中创建用于评估的特定参考文件。要输入值，请使用OECF模块的高级设置中的“亮度和密度数据”按钮。
