CCD定位测试卡

CCD定位测试卡简介

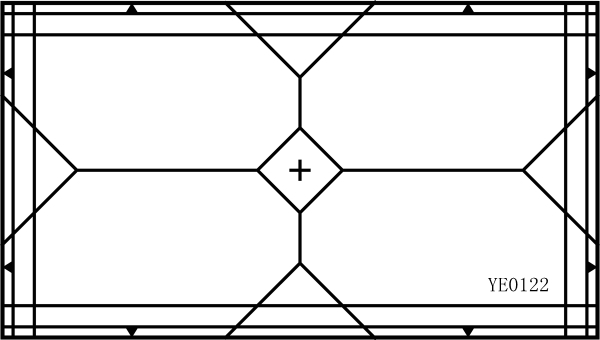

CCD定位测试卡YE0122用于测量CCD相机定位误差，CCD传感器建成垂直行像素。这些垂直行将干扰通用型定位图的垂直线。YE0122根据45°线路设计的目的就是为了防止这种干扰。

CCD相机测试误差定位需要：

• 定位测试单元由两个延迟部分，一个用于R / B，一个用于绿色的
• 测试图YE0122
• B/ W显示器

如果定位测试单元能够在水平方向上产生一个延迟或者提前给出一个绿色的R/B值，水平和垂直方向的定位误差也是可以测量的。另外，不仅普通相机使用这种方式测量，组合透镜相机（透镜效应）也是这么测量的。

测量方法

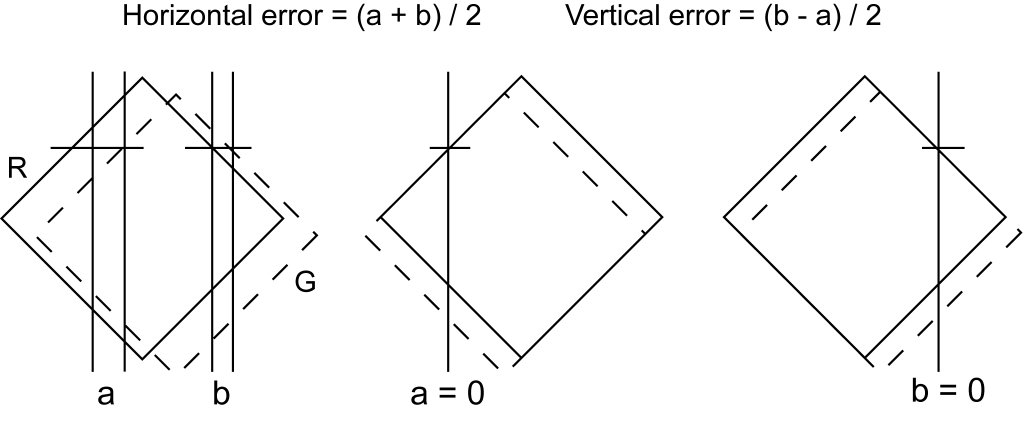

两个延迟部分开关测量之前都在零位位置。各自调整R、B到G上面最小化a和b的距离（图1）。可以发现水平和垂直误差：

图1：在图像中心的水平和垂直方向上，a和b判断定位误差。覆盖R-G。

如果误差是正的，需要矫正绿色延迟；如果错误是负的，需要矫正R/B延迟。测量水平延迟误差在如图二上下位置，这里忽略可能出现在那边的垂直误差。现在R/B各自所在的位置对称的围绕绿色。

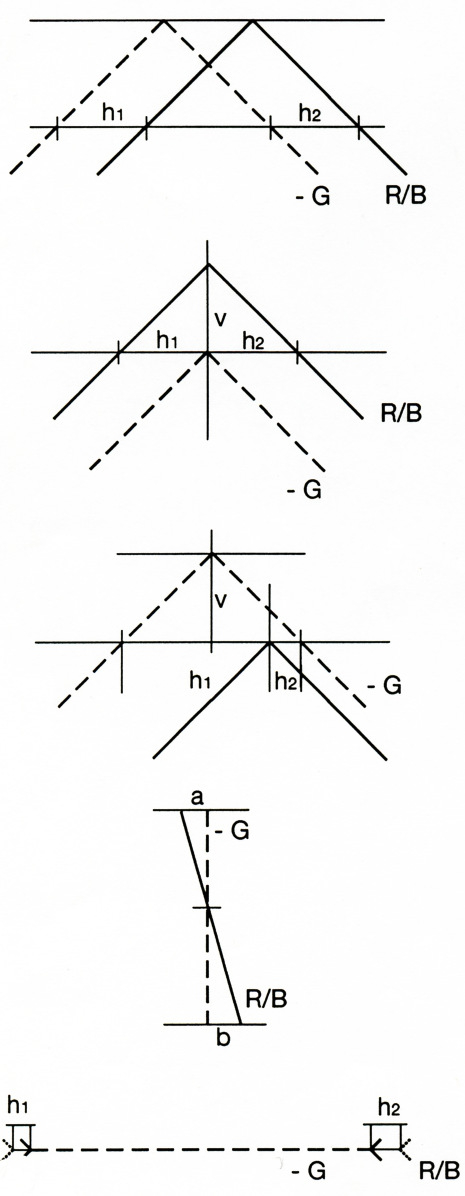

可能出现的测量错误：

1.只有水平误差，H1=H2

为了测量水平误差，移动（提前）H1的红色超过绿色
水平误差=H1
R / B延迟绿色：+
R / B前进绿色：-

2.只有垂直误差，V=H1=H2

为了测量垂直误差V移位（提前）红色超过绿色。
垂直误差V=水平移位H1。
R/B升高绿色：+
R/B下降绿色：-

3.水平和垂直误差

首先测量水平误差：移位（提前）红色使H1=H2。然后测量垂直误差V符合2：移位（提前）红色超过绿色；移动量就是垂直误差V。

4.旋转R/B绿色

旋转=(a+b)/2
R / B逆时针转动绿色：+
R / B顺时针转动绿色：-

5.横向色差= H1 + H2（由于透镜）
