后焦距测试图卡(72 扇区)

后焦距测试图卡简介

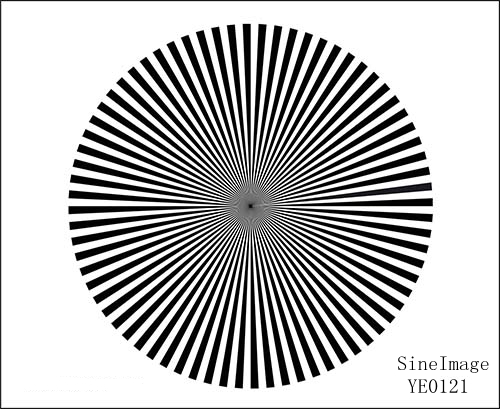

后焦距测试图卡YE0121用于相机镜头的调整和检查后焦距。测试图卡由一个72扇形的西门子之星在白色背景上组成。

后焦距测试图卡使用方法

使用低透射滤光片和低水平照明以确保相机在光圈打开的位置没有过度调节。

a）光学聚焦：调整变焦镜头的焦距到最大焦距。

b）后焦距（镜头）：通过调节机械地调节镜头螺丝调整焦距到最短焦距，然后交替优化a）。

c）后焦距（摄像管）：如果焦点在不同信道的最大和最短焦距变化，个别的摄像管必须机械的调整光轴。

1、选择白色通信道。设置光学聚焦在最大焦距。调节W-通道拾取管的最短焦距和发射焦点达到最佳聚焦。必要时交替优化调节光学聚焦。

2、调整红色和蓝色拾取管的不变焦距和最短焦距，直到最佳聚焦的实现。图像对焦（对焦调整）通过后焦距的调整得以在全焦段（放大）和恒定的距离对象。

后焦距测试图卡的外直径是一个分辨率测试图，这个扇形星的分辨率是50.5线，即0.65MHz（625线）或0.64MHz（525线）。这个扇形星有一个不确定的部分直接是为直径的1%。
