品牌：Sine Image
型号：YE083
尺寸：280 x 210mm 可定制
类型：反射式/透射式可选
灰度测试卡可以测试噪声，动态范围，对比度，曝光的准确性，镜头眩光等参数。该灰度测试卡配合台式灯箱（请参考摄像头测试标准光源箱）或者挂墙壁使用，用于各种摄像头，相机等测试。
| 灰阶等级 | 密度 | 反射率% |
| 1 | 0.05 | 89 |
| 2 | 0.13 | 74 |
| 3 | 0.22 | 60 |
| 4 | 0.32 | 48 |
| 5 | 0.43 | 37 |
| 6 | 0.55 | 28 |
| 7 | 0.69 | 20 |
| 8 | 0.86 | 14 |
| 9 | 1.06 | 9 |
| 10 | 1.31 | 5 |
| 11 | 1.65 | 2 |
两个灰阶条中间的白色区域的密度为D=0.05(反射率=89%)。

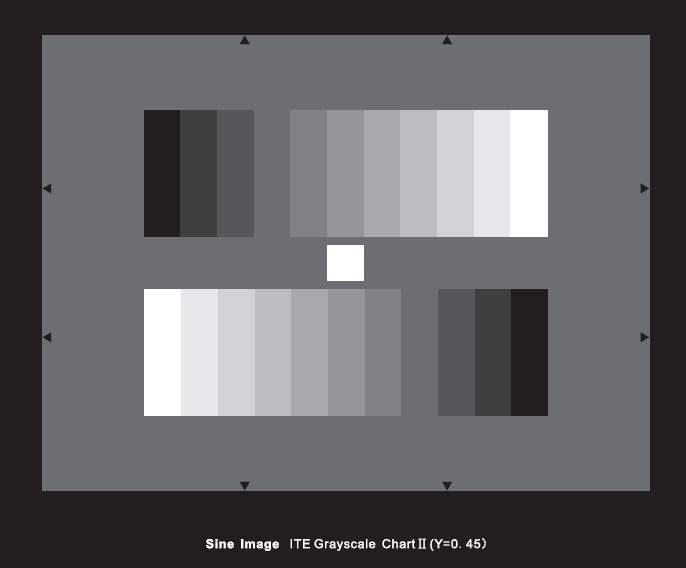

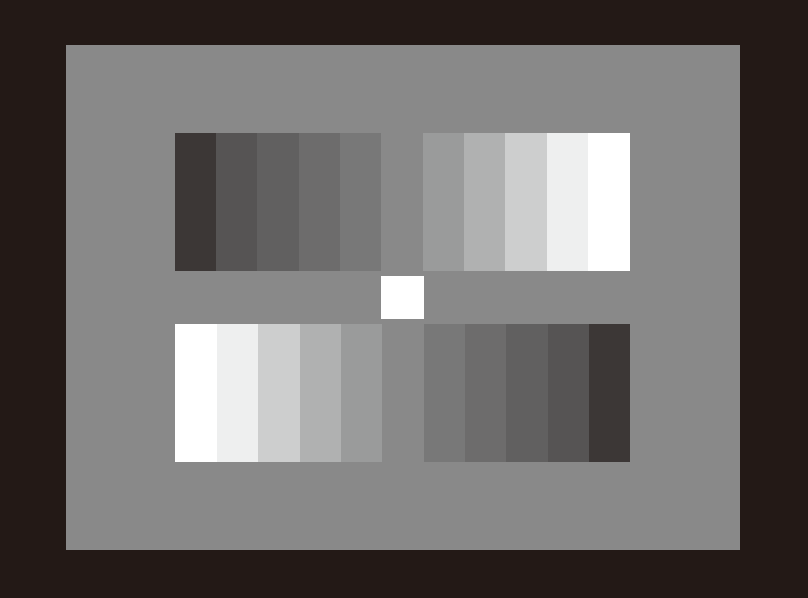

11阶反射式灰阶测试卡有种，(γ=1.0) 或 (γ=0.45)
以下(γ=1.0)是反射率及灰阶密度值：
| 灰阶等级 |
1 (白色) |
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 背景 |
| 反射率(%) | 83.0 | 74.9 | 66.8 | 58.7 | 50.6 | 42.5 | 34.4 | 26.3 | 18.2 | 10.1 | 2.0 | 18.0 |
| 密度 | 0.08 | 0.13 | 0.18 | 0.23 | 0.30 | 0.37 | 0.46 | 0.58 | 0.74 | 1.00 | 1.70 | 0.74 |
以下(γ=0.45)是反射率及灰阶密度值：
| 灰阶等级 |
1 (白色) |
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 背景 |
| 反射率(%) | 83.0 | 71.0 | 57.0 | 46.0 | 37.0 | 27.4 | 19.5 | 13.4 | 8.3 | 4.75 | 2.0 | 18.0 |
| 密度 | 0.08 | 0.15 | 0.24 | 0.34 | 0.43 | 0.56 | 0.71 | 0.87 | 1.08 | 1.32 | 1.70 | 0.74 |
使用推荐:
调整光圈直至最亮方块在波形监控器达到100%视频信号。用一个具有ITU BT.709标准的最佳校正的摄像机，最黑方块会达到10%的信号水平。
反射式测试卡的生产工艺允许的最大印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。
SineImage灰度测试卡有透射与反射式可选，有效图像尺寸240*180mm 240*135mm 280*210mm 280*157.5mm等等，亦可定制尺寸。
