摄像机测试动态范围所需的设备及条件：
1、动态范围测试卡：透射灰度卡与反射灰度卡；
2、标准光源灯箱或者标准实验室下的外置光源：亮度可调的背光灯箱与亮度可调的照射光源（如TILO台式灯箱或者卧式多光源灯箱）；
3、专业的视频监视器与波形监视器(如LEADER5222/5212）；
4、测光表或照度计(如日本LC-200A和世光C500)；
5、标准内镜头等。
摄像机测试动态范围的条件：为避免干扰光源对测试产生影响，本测试需要在暗室内进行。
摄像机测试动态范围详细教程
第一步：安装测试卡：在实验室或者暗室中平整部位的同一垂直平面上安装2套双阶灰度测试卡，其中1套透射灰度卡采用亮度可调的背光光源作为恒定参照，调整背光源亮度，确保自正面中心确认白块表面的发散照度为2500Lx；另外1套反射灰度卡采用位于其正面的亮度可调的照射光源，以用于测定动态范围的临界值；
第二步：架设待测摄像机：注意摄像机与灰度测试卡中心同水平面高度，并保持与灰度测试卡垂直平面呈90°夹角，同时使摄像机镜头视角能涵盖2套灰度测试卡；
第三步：将摄像机的输出信号连接到视频监视器与波形监视器；
第四步：开始测试：在摄像机加电稳定后，开启扩展动态范围功能，将正面的照射光源的亮度调整到2500Lx。显然，在这种照度下是曝光过度的(摄像头出厂的标准照度一般为2000Lx)，此时反射灰度卡的白色端条纹可能会出现层次混合，即有2条或更多灰度条表现出相同的白色，而分辨不出亮度的差别
第五步：调整亮度记录动态范围上限：再不断缓慢降低光源亮度，并不断从波形监视器上观察与记录反射灰度测试卡波形的顶电平。当顶电平因为光源照度降低而开始相应降低时，记录此时的照度值，这一照度值即为该摄像机动态范围的上限。此时的摄像机应当正好可以表现出亮度较大的白色条纹之间的亮度层次区别；
第六步：调整亮度记录动态范围下限：然后再不断继续缓慢降低亮度，并不断从波形监视器上观察与记录反射灰度测试卡波形的顶电平。当顶电平不再因为光源照度降低而继续相应降低时，记录此时的照度值，这一照度值即为该摄像机动态范围的下限。此时摄像机拍摄的灰度卡图像中在亮度暗的2个灰黑色条纹之间的亮度层次区别应当正好消失而混合成一块黑色。
摄像机测试动态范围测试结果计算
用上述实际测试方法计算动态范围的公式如下：
动态范围=20logL1/L2(dB)(3)用上述测试方法测得JVC的CCD宽动态摄像机TK-WD310EC的顶电平变化自2200Lx开始至1.1Lx结束，由式(2)可得
动态范围=20log2200/1.1=66dB
用上述测试方法测得某公司的CCD宽动态摄像机的顶电平变化自1500Lx开始至5Lx结束的动态范围为
动态范围=20log1500/5=49dB
以下再介绍其他两种动态范围的测试方法
1、JEITA的动态范围测试方法：JEITA是日本电子资讯技术产业协会的简称，其对摄像机动态范围的测量方法也是采用灰阶测试卡。实际上，是否能够准确确定动态范围，一个重要的限制因素是灰阶测试卡是否能够有效测出动态范围的全部取值。比如KodakQ-14或Q13测试卡，相邻灰阶格的刻度差是1/3光圈级数(f-stop)，最多只能测量出5.66档或大约34分贝的动态范围。使用JEITA方法测量动态范围和动态范围扩展比率时，灰阶测试卡的gamma值指定为2.2，总共有十个灰阶级别，能够测出的动态范围与Q-14灰阶测试卡基本相同。按照这种方法的规格说明书所述，将两张灰阶测试卡并排放置，二者中间以屏幕相隔。再用两台不同的照明光源分别照射屏幕两侧的测试卡，如图2所示。

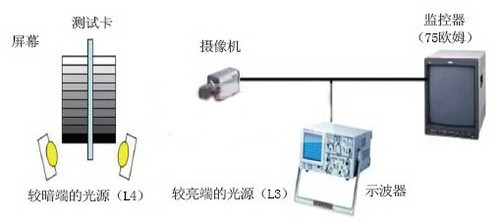

图2JEITA动态范围扩展比率测量装置
JEITA方法中规定，对测试卡较亮的一端不断增加照明强度或增大光圈，直到刚好可以区分出最亮的两个灰阶级别，然后对测试卡较暗的一端不断减小照明强度直到最亮的灰阶级别(白色)达到50IRE。用前述测试法中的公式(3)即可计算动态范围的扩展比率(dB)，即动态范围扩展比率(dB)=20log(L3/L4)
这种方法虽然算出了动态范围扩展值，但它完全忽略了成像器捕捉中间色调的能力。JEITA方法并没有克服两次曝光CCD传感器的主要缺陷，因为该方法只关注于对较高和较低色调范围以内的不同灰阶值的区分。
JEITA方法的缺陷是：所有的测试装置都没有明确指定；没有指明怎样放置照明设备，使用何种类型的光线，甚至没有说明如何准确衡量照明强度。这就意味着，实验装置和测量条件的变化都会影响最终的测量结果。值得注意的是，JEITA方法测量的是动态范围扩展值，而不是总体的测量范围，因为该方法并未指明如何确定基准动态范围或总体动态范围。
2、Pixim的动态范围测量方法：为了消除上面的缺陷，让测量实验具有可重复性，使得在测量过程中可以对所有色调级别同时进行观察和比较，Pixim使用一套定制的仪器装置来测量动态范围。该套装置包含一个TILO台式灯箱，它使用700瓦的白炽灯光对透光步进卡进行背光投射。测量使用的步进式光楔均由SinePatternsLLC公司生产，两个光楔重叠在一起最高可测量ND值为0.1到6.1或大约120分贝的密度范围。
要在计算机监视器上或在打印文档中准确显示很宽的动态场景显然并不容易，但是PiximDPS技术却能很好地捕捉到超宽动态图像，同时呈现单调灰阶和中间灰阶响应。
使用两次曝光方法的CCD摄像机拍摄的同一图片，请注意，尽管该相机自称具有很高的动态范围，但事实上还是可以从图片中场景高亮部分的晕光现象和中间色调的串色现象看出其明显的局限性。另外，就对中间色调的响应来说，该相机的响应过于平乏，与PiximDPS相机单调分明的响应相比，谁优谁劣，一看便知。
摄像机测试动态范围教程讲解到这里。从测试的两种摄像机的宽动态性能看，CCD宽动态摄像机不如CMOS宽动态摄像机好。CCD虽然灵敏度高，但响应速度较低，并不适用于高清监控摄像机采用的高分辨率逐行扫描方式，因此高清监控摄像机多采用CMOS成像器件。又由于CMOS成像器件所具有的宽动态范围、高速数字读出、无列读出噪声或固定图形噪声、工作速度更快、功耗更低的优点，使它能更方便地实现网络化与智能化。
