鱼眼镜头拍出的图像具有扭曲的效果，一般是用于模拟鱼眼所看到的成像结果。很多厂家生产了可随时更换的外置镜头，随着鱼眼镜头的应用越来越广泛，无论是镜头厂商的生产制造还是各种应用，例如手机外置的鱼眼镜头拍摄人像的使用，车载摄像头鱼眼镜头的使用都离不开鱼眼测试卡，下面搜罗了五种常见的广角鱼眼测试卡分享给大家。
1、SFRreg图的极端视场广角鱼眼测试卡
显示约90度（水平角）的SFRreg中心图，对于90度以外的角度添加单独的SFRreg图（可以超过180°视场角）
SFRreg中心图设计用于覆盖中央90°的相机，具有更大的视觉场（可以> 180°）。它旨在与通常面向相机的其他单个SFRreg图一起使用。

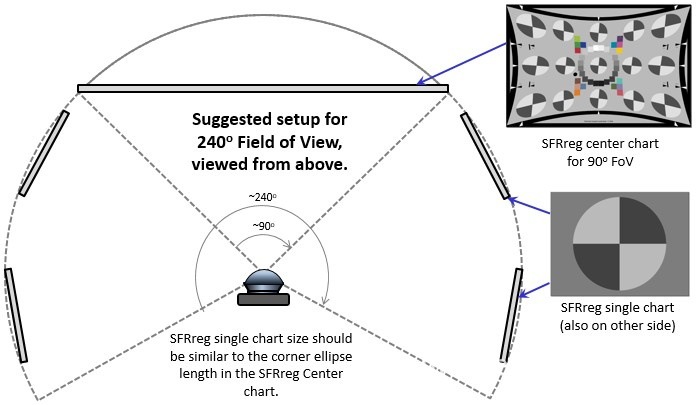

典型布置的俯视图如下所示。侧面上的图表通常表示位于相机场的角（以及可能侧）中的两个（或更多个）图表。有关更多详细信息，请参阅SFRreg说明。
具有SFRreg中心图的图像的SFRreg设置窗口和面向相机的四个外部图表显示在右侧。 视场约为180度。 选择了19个定位标记（中心图中为15个，外部为4个）。
反光喷墨图仅可用于粗糙表面，因为这些图表的宽视角使得难以用半光泽图控制眩光（镜面反射）。
由于失真，打印的失真图表的纵横比与常规图表不同。
2、SFRplus广角测试卡正常畸变85-120°FoV
SFRplus预失真图表被设计为产生用于特定对角角度视场的倒数，并且它们在相当大范围的角视场上工作良好。不需要特别校正。SFRplus和eSFR ISO可以承受中等量的光学失真（枕形或桶形），但它们有明确的限制。 特殊版本的SFRplus和eSFR ISO图表，可以使用高度桶形扭曲（“鱼眼”）镜头，视野高达160度左右，用于许多应用，特别是汽车后视和运动摄像机。 可以使用SFRreg模块测试视场超过160度甚至接近360度的相机，SFRreg模块使用面向相机的多个单独的“定位标记”图表。

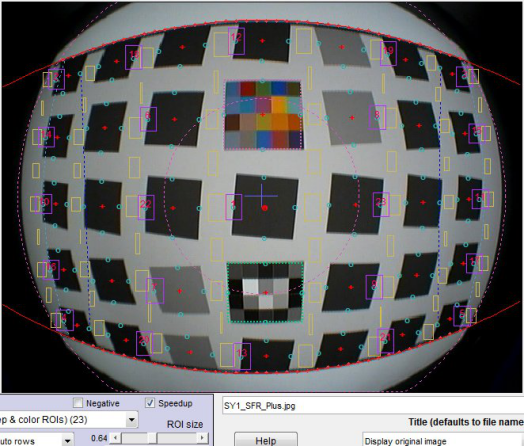

这里是一个高度桶形失真的图像（从SFRplus设置窗口）。 它实际上与SFRplus一起使用，但是ROI大小必须非常小，以避免在角区域中包括图表边缘或条形，并且图像的角点不包括在分析中。 随着更多的失真，SFRplus可能完全失败。
高度桶变形（“鱼眼”）图像（该图像实际上来自具有小于最佳预失真量的预失真图表。）
为了测量高度扭曲的鱼眼镜头的性能，Imatest提供了几个预失真图表：设计有内置枕形失真（桶形失真的倒数）的图表，以便用于SFRplus分析的图像具有相对较小的失真量。
鱼眼透镜在物体角度θ和图像平面上的半径r之间的映射中不同于正常（直线）透镜。
对于直线透镜，r = ftanθ。
对于典型的鱼眼镜头，有几种映射，但最常见的是r =fΘ。
预失真图表被设计为产生用于特定对角角度视场的倒数，并且它们在相当大范围的角视场上工作良好。不需要特别校正。
Imatest提供两个标准预失真图表以及可能具有极大失真的自定义图表（这意味着中心的图表高度可能远小于边缘，这可能会影响高分辨率相机的测量）。
每个图表都有两个以浅灰色打印的数字（因此它们不影响测量），位于底部栏下方。第一数目是以弧度为单位的最佳角度视场的一半。乘以360 /π以获得以度为单位的角度视场。例如，0.8333对应于95.5度的角FoV，并且对于从大约85到120度的视场工作。 （标准图表适用于<85度。）第二个数字是缩放因子，在SFRplus中获得正确的失真和视场测量值。这些数字应输入到SFRplus更多设置窗口：
预失真图表示例
所有喷墨和摄影胶片SFRplus，eSFR ISO和棋盘图表都可以预矫正。
失真参数= 0.833。
最佳视场= 95.5°对角线。
可用视野= 85-120°。
5×9个正方形。
3、SFRplus广角鱼眼测试卡预畸变120-150ºFoV
两个标准预失真图表以及可能具有极大失真的自定义图表（这意味着中心的图表高度可能远小于边缘，这可能会影响高分辨率相机的测量）。
SFRplus和eSFR ISO可以承受中等量的光学失真（枕形或桶形），但它们有明确的限制。 在本页中，我们描述了特殊版本的SFRplus和eSFR ISO图表，可以使用高度桶形扭曲（“鱼眼”）镜头，视野高达160度左右，用于许多应用，特别是汽车 后视和运动摄像机。 可以使用SFRreg模块测试视场超过160度甚至接近360度的相机，SFRreg模块使用面向相机的多个单独的“注册标志”图表。
这里是一个强烈桶形失真的图像（从SFRplus设置窗口）。 它实际上与SFRplus一起使用，但是ROI大小必须非常小，以避免在角区域中包括图表边缘或条形，并且图像的角点不包括在分析中。 随着更多的失真，SFRplus可能完全失败。
为了测量高度扭曲的鱼眼镜头的性能，Imatest提供了几个预失真图表：设计有内置枕形失真（桶形失真的倒数）的图表，以便用于SFRplus分析的图像具有相对较小的失真量。
鱼眼透镜在物体角度θ和图像平面上的半径r之间的映射中不同于正常（直线）透镜。对于直线透镜，r = ftanθ。
对于典型的鱼眼镜头，有几种映射，但最常见的是r =fΘ。
预失真图表被设计为产生用于特定对角角度视场的该映射的逆，并且它们在相当大范围的角视场上工作良好。不需要完美校正。
提供两个标准预失真图表以及可能具有极大失真的自定义图表（这意味着中心的图表高度可能远小于边缘，这可能会影响高分辨率相机的测量）。
每个图表都有两个以浅灰色打印的数字（因此它们不影响测量），位于底部栏下方。第一数目是以弧度为单位的最佳角度视场的一半。乘以360 /π以获得以度为单位的角度视场。例如，0.8333对应于95.5度的角FoV，并且对于从大约85到120度的视场工作。 （标准图表适用于<85度。）
第二个数字是缩放因子，在SFRplus中获得正确的失真和视场测量值。这些数字应输入到SFRplus更多设置窗口：
所有喷墨和摄影胶片SFRplus，eSFR ISO和棋盘图表都可以预矫正。
失真参数= 1.167。
最佳视场= 134°对角线。
可用视野= 120-150°。
5×7正方形
4、SFRplus鱼眼广角测试卡自定义畸变高达160ºFoV
图像的极角不能在160°以上测量。当使用这些非常预失真的图表与高分辨率相机时，建议注意，因为中心的相对较小的图表高度可能影响测量。
失真参数= 1.4。
最佳视场= 160°对角线。
可用视野≥150°。
5×7正方形
图像的极角不能在160°以上测量。当使用这些非常预失真的图表与高分辨率相机时，建议注意，因为中心的相对较小的图表高度可能影响测量。参见图表质量指数（CQI）。
5、eSFR广角测试卡ISO预畸变失真120-150ºFoV
预失真图表被设计为产生用于特定对角角度视场的倒数，并且它们在相当大范围的角视场上工作良好，不需要特别校正。
提供两个标准预失真图表以及可能具有极大失真的自定义图表（这意味着中心的图表高度可能远小于边缘，这可能会影响高分辨率相机的测量）。
每个图表都有两个以浅灰色打印的数字（因此它们不影响测量），位于底部栏下方。第一数目是以弧度为单位的最佳角度视场的一半。乘以360 /π以获得以度为单位的角度视场。例如，0.8333对应于95.5度的角FoV，并且对于从大约85到120度的视场工作。 （标准图表适用于<85度。）第二个数字是缩放因子，在SFRplus中获得正确的失真和视场测量值。这些数字应输入到SFRplus更多设置窗口。
所有喷墨和摄影胶片SFRplus，eSFR ISO和棋盘图表都可以预矫正。
最佳视场= 134°对角线。
可用视野= 120-150°。
显示增强版本。
任何版本的eSFR ISO图表可以在具有任何失真程度的喷墨或LVT胶片介质中生成。
