爱色影手机摄像头测试方案

日期:2020-03-15 人气:1208

        在追求手机拍照性能越来越高的今天,手机镜头的成像品质就放在了越来越重要的位置,可以这么说,手机拍照照片质量的高低,直接影响这款手机的直接销量。所以,对手机摄像头测试解决方案就尤为重要,那么在标准的环境下,用怎样的专业测试设备,科学的软件分析都是必不可少的。以下,爱色影就手机摄像头镜头的测试方案进行一些环节的推荐。
手机摄像头测试方案
测试项目 推荐型号 品牌 测试方案作用目的及备注
对色灯箱 T90-7影像对色灯箱 3nh 反射类标准光源箱特点:可选色温D75、D65、D50、TL84、U30、A、F等拍摄,照射面积相对较大,可以实现多种色温条件下的照度可调节。
高动态灯箱 T259000 3nh 1、均匀度>90%。2色温可调范围:2300-9000K。3、照度调节范围:0-120000Lux。
分辨率 ISO12233解析度卡 Sine Image 目前解析度的测试方法很多,主流的是通过契型线和MTF函数。特别说明对于远距离测试分辨率的情况需要左右打补光灯。
色彩还原 24色卡 Sine Image 测试卡在不同的环境下使用相应的白平衡模式拍摄进行比较,一方面可以观察机型对各种色彩的还原情况,另外可以观察它们的白平衡准确度。
灰阶响应 Q14灰阶卡 Sine Image Q-14/色阶卡与灰阶卡尺寸:7.6*35.5cm/共2张规格:色阶-17个标准色/灰从白到黑共20个阶调。
畸变测试 畸变卡 Sine Image 用于检查摄像头的几何失真及分辨率
动态范围 ISO14524 Sine Image 检测动态范围,信噪比。
均匀性 白平衡卡 Sine Image 可以用于测试亮度和颜色的均匀性。

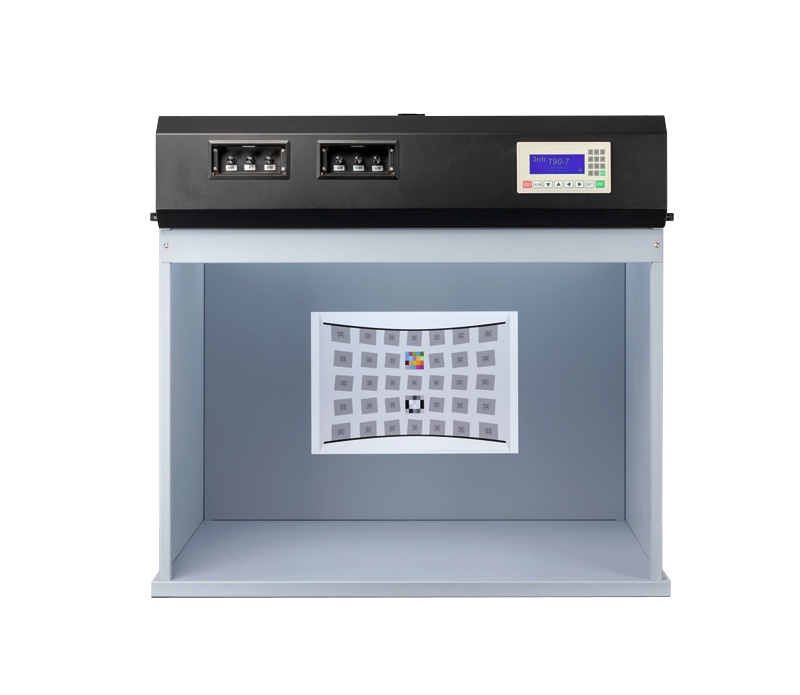

T90-7影像对色灯箱
T90-7影像对色灯箱

灯箱标配光源灯管规格参数






灯管型号

数量

规格参数

LED灯管1  3nh TruD65

2支

功率15W,CC 6500±200K,Ra95

LED灯管2  3nh TruA

2支

功率15W,CCT2850±200K,Ra96

LED灯管3  3nh TruD50

2支

功率15W,CCT5000±200K,Ra95

LED灯管4  3nh TruUV

2支

功率15W,波长360-390nm

荧光灯管1  PHILIPS F30T12/30U/RS

2支

功率30W,CCT3000±200K,Ra80

荧光灯管2  PHILIPS TL-D30W/840

2支

功率30W,CCT4000±200K,Ra85

荧光灯管3  GE F25T8 SPX35 ECO

2支

功率25W,CCT3500±200K,Ra85

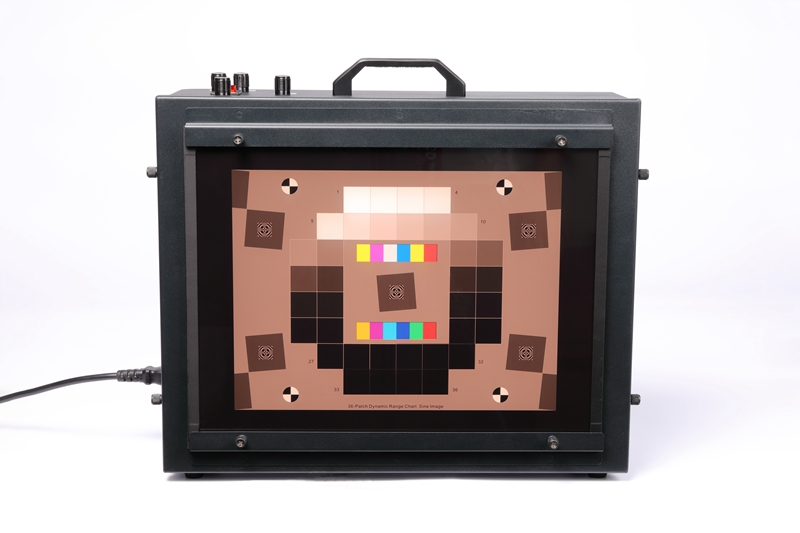

T259000灯箱
T259000灯箱

T259000高照度/可调色温透射式灯箱特点

1. 透射面均匀度>90% 。

2. 色温可调,色温可调范围:2300K--9000K

3. 照度可调,调光范围:0—120000Lux,调光分高照度调光档和低照度调光档。其中,低照度调光档包含粗、细两个调光旋钮,调光更加精准。

4. 光色稳定,无频闪,寿命10000小时以上。


       手机摄像头测试方案推荐的都是镜头测试的硬件及消耗品的推荐(其他分辨率测试卡可以在本站查询到,就不再另行配图了),在手机摄像头正式拍摄图片后,需要下载一款iQstest图像质量综合测试软件进行配合分析,才能得出这款手机摄像头最终的评测结果。以上手机摄像头测试方案除了用于手机前后置镜头的测试,也可适用于:安防类的监控摄像头,保障交通、安防安全;汽车类的行车记录仪、倒车影像、360度环形全景视角;智能适别类的停车场;运动相机或者是无人机,如高清、色彩还原、防抖等重要指标。
