前面的文章我们讲解了
什么是eSFR？以及eSFR测试卡软件测试流程。现在又来讲解什么是SFRplus？以及iQstest软件SFRplus模块使用教程。对SFRplus和eSFR稍有了解的人，是不是会感到有点蒙圈啊，怎么讲了一遍又来一遍？不急，以下我们先来介绍下SFRplus和eSFR的联系和区别。
SFRplus和eSFR的相同之处：
1、SFRplus和eSFR都是iQstest软件下的功能模块，都是用来测试分析镜头拍摄的图像知道的。
2、SFRplus和eSFR两种图表其实在影像系统的清晰度度、色差、色调相应、色彩相应及均匀性等方面，都提供详细的分析结果。
SFRplus和eSFR的不同之处：
1、SFRplus提供全方位的锐度图，遍布整个影像系统的可视区域，空间频率响应及色差，也就是说用SFRplus可测量到像场内更多的位置。所以在车辆影像系统SFRplus，SFRplus可做预失真，用来最佳化极度鱼眼效应失真的待测影像系统。
2、eSFR偏向多合一的测试目标，它完全遵照ISO制定的边陲空间频率响应标准。它的辐射状灰阶色阶序列，适合用于测量庞大的杂讯细节及色调相应。较大的彩色图块也更适合用于评估色差。eSFR包含楔形图，可用来测量云纹干涉及目视极限解析度。
总结：如果在测试过程和结果中更看重的是详尽的锐度测量，建议用SFRplus；如果考虑色调响应测量更加重要，使用eSFR 也许比较适宜。当然，你也可以根据自己的测量使用经验，选择是使用SFRplus还是eSFR。言归正传，我们开始进行iQstest软件SFRplus模块使用教程吧。
图3.5.1 SFRplus

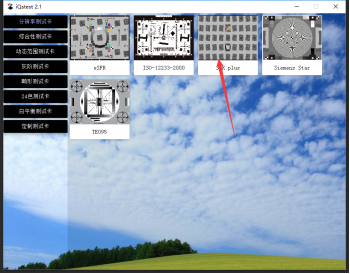

上图即为SFRplus测试卡，从图中可以看出，该测试卡包含SFR斜边、灰阶、色块，可以用于测量分辨率（SFR）、颜色还原、灰阶（噪声、OECF、Gamma），除上以外，还能测试畸变、均匀性、视场角。在iQstest主窗口中找到SFRplus缩略图（分辨率测试卡），如下图：
点击缩略图，将弹出说了无数遍的配置窗口：

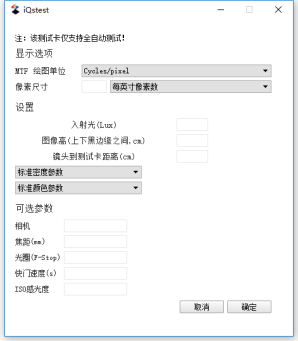

图3.5.3 SFRplus配置
从图3.5.3可以看出，该配置窗口和eSFR的配置一样，这里就不再赘述，请看eSFR配置详解。配置完成后，点击“确定”，弹出文件选择框，导入将要用于测试的SFRplus图像，软件将对图像进行自动定位分析，并展示自动定位后的情况：

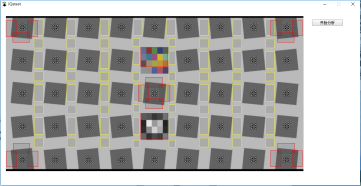

图3.5.4 SFRplus自动定位
确定图3.5.4定位没有问题后，点击“开始分析”按钮，软件将调用功能模块对测试图像进行分析，弹出分析结果，请见下一小节结果展示。
3.5.2.结果展示
分析完成后，将自动弹出结果：
图3.5.5 SFRplus结果呈现
结果详解：SFRplus主要能够测试SFR，灰阶、颜色还原、光均衡等；
1）SFR（分辨率）
图3.5.6 SFR分辨率

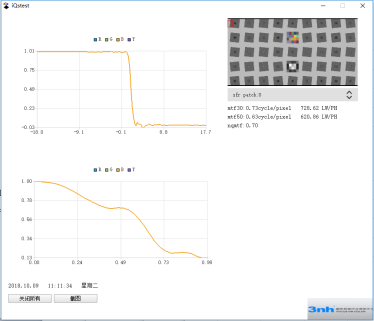

在上图中， 第一个图表为ESF曲线, 第二个图表为MTF曲线，右边可以在下拉框中选择不同的斜边。对每一个斜边给出MTF30、MTF50、NQMTF三个指标值。
图3.5.7 SFR综合

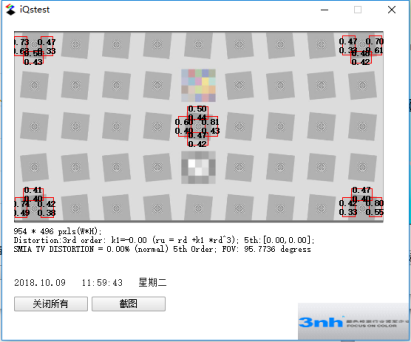

图3.5.7是SFR分辨率的综合展示，对每一个斜边，上一个数字为MTF30,下一个数字为MTF50的值，单位为cycle/pixel。 下面给出了畸变估值以及视场角估值。
畸变估值：
有两种畸变评测方案：1）SMIA TV畸变； 2）上下两条黑线拟合畸变（三阶、五阶畸变拟合）;
视场角估值： 这里只给定了对角视场角度（注：需要在配置窗口输入图像高、镜头到测试卡的距离，如需要更加专业测试视场角请购买专用于测试视场角测试卡，并用视场角测试模块测试）;
2）颜色还原
图3.5.8 颜色还原

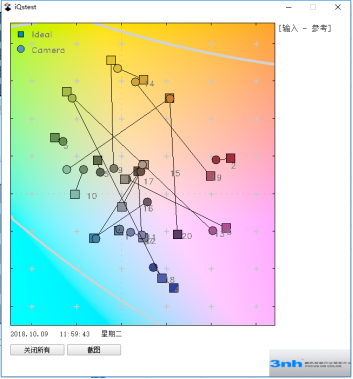

图3.5.8中，圆形为标准颜色值，矩形为相机拍摄的实际色块像素值，圆形与矩形之间的线段越长，表明相机在该颜色上的再现能力越差，反之，越好。
3)灰阶
图3.5.9 灰阶

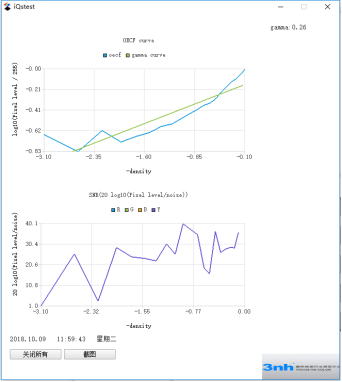

上图是SFRplus的灰阶分析结果，第一个图表为OECF曲线，曲线的斜率为伽马，能够用于图像线性化，第二个图表为SNR（信噪比）曲线，SNR越大，图像质量越好。iQstest软件SFRplus模块使用教程介绍完了。
